中央空調系統設計順序：先末端,，后主機，設計原則是：合理,、經濟,，最大限度節約運行成本。接下來中央空調維修網小編給大家重點講解一下,，中央空調末端系統設計步驟,。文章內容整理自互聯網。

　　一,、設備選型：

　　1,、計算實際空調面積;

　　2、根據使用場所確定冷負荷指標,，計算出設計總負荷,，根據設備布置特點確定所需設備數量，確定設備型號;

　　冷負荷概算指標：采用組合式空調器,，循環次數商場6～7次,，推薦8～9次

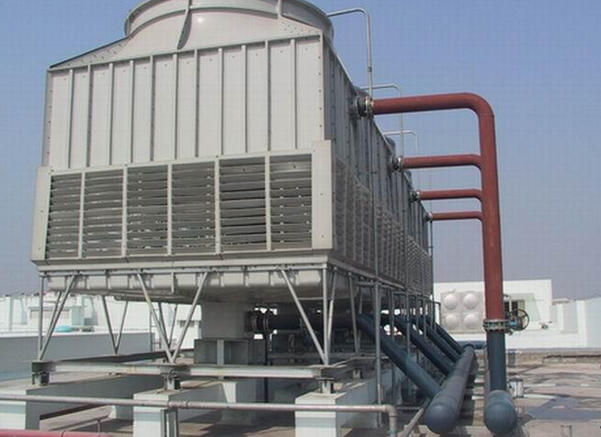

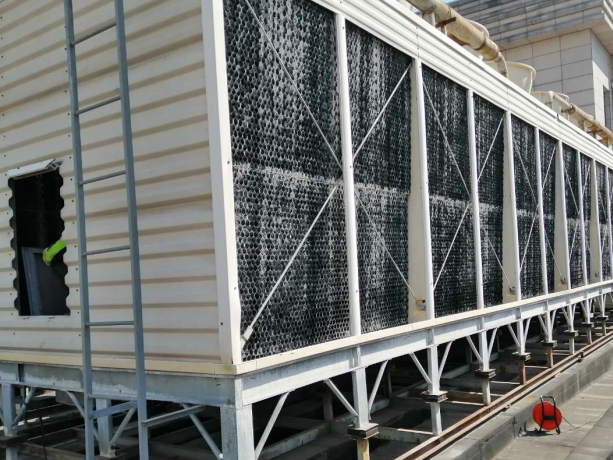

　　二、水系統設計：

　　1、設備定位布置,，確定立管位置,，根據系統復雜程度確定采用同程式或異程式(當立管與最末端設備距離超過30米時盡量采用同程式);

　　2、確定主管道走向,，并與設備合理連接，當主管道有分支時應設閥門以便于調節;

　　3,、根據設備流量確定每一管段的水流量,，再根據設計水流速計算出管徑;

　　4、空調水設計流速為0.9-2.5m/s,，管徑越大,、流速越大，管道比摩阻應小于500;

　　5,、水管與設備連接時,，進水管上設軟接、過濾器,、閥門,，出水管上設軟接、閥門;

　　6,、冷凝水管徑設計：

　　當機組冷負荷Q≤7KW,，DN=20;Q=7.1-17.6，DN=25;Q=17.7-100,，DN=32;Q=101-176,，DN=40;Q=177-598，DN=50;Q=599-1055,，DN=80;Q=1056-1512,，DN=100;Q=1513-12462，DN=125;Q>12462,，DN=150

　　7,、空調水管保溫：

　　當采用超細玻璃棉管殼保溫時，供回水管保溫厚度采用50mm,，冷凝水管保溫厚度采用30mm;

　　當采用橡塑材料保溫時,，供回水管保溫厚度采用30mm，冷凝水管保溫厚度采用15mm;

　　當冷凝水管采用PVC等塑料管材時,，可不作保溫處理,。一拖多氟系統應當保溫。

　　三,、風系統設計：

　　1,、風量選擇：

　　(1)新風工況：按每人最小新風量確定

　　影劇院、博物館、體育館,、商店,，每人最小新風量8M3/H;

　　辦公室、圖書館,、會議室,、餐廳、舞廳,、普通病房,，每人最小新風量17M3/H;

　　客房，每人最小新風量30M3/H,，正常采用50M3/H;

　　(2)回風工況：按循環次數確定,，一般取8-10次/H，即空調空間體積×(8-10)/H

　　2,、風機風壓的選擇：

　　估算法：風壓=(最不利環路長度×10)Pa

　　3,、設備定位，盡量靠近水系統立管;

　　4,、布置風口,，在保證無空調死區的前提下，盡量減少風口數量,、保持風口規格統一;送風口風速在2-2.5m/s之間,，回風口風速在3-5m/s之間，根據風口風量和風速確定風口尺寸;

　　5,、確定主風道走向,，并與各風口合理連接，當主管道有分支時應設閥門以便于調節,，并且每個風口均設風量調節閥;

　　6,、根據風口數量確定各段風道風量，再根據設計風速計算出風道截面積,，根據安裝空間確定風道規格,，在保證裝修標高的前提下，盡量減小風道的寬高比,，盡量減少變徑;

　　注：

　　(1)分子為推薦流速,，分母為最大流速。

　　(2)對消聲有嚴格要求的系統,，管內的流速不宜超過5m/s,，支管內的流速不宜大于3m/s。

　　7,、當風道穿越機房或防火分區時,，風道上應設防火調節閥;

　　8,、當風機風量大于10000M3/H時，風機的進出口應設消音靜壓箱,，通過靜壓箱截面流速為2-3m/s;小于10000M3/H時,，在風機出口處設消音器即可，消音器的內徑與主風道相同;

　　9,、鋼板空調風道保溫：當采用超細玻璃棉板保溫時,，保溫厚度為40mm;當采用橡塑板保溫時，保溫厚度為15mm,。
